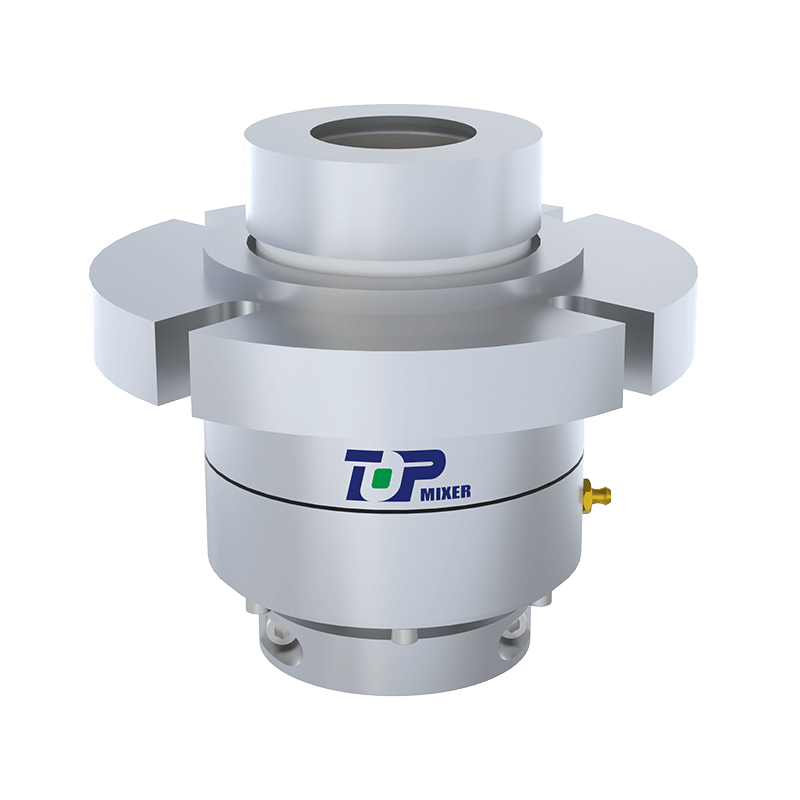

Tenuta meccanica single-end con ingresso dal basso

Principio di funzionamento

Il design di questa tenuta tiene conto della necessità di tenuta ad alta pressione. Una guarnizione metallica viene utilizzata per ottenere la pressione specifica della superficie di tenuta ad alta pressione. Questa pressione specifica supera notevolmente la pressione specifica del contenitore a media e bassa pressione, soddisfacendo così la tenuta ad alta pressione. Richiedere. Il cuscino metallico utilizzato è solitamente realizzato in alluminio ricotto, rame ricotto o acciaio dolce con buona duttilità, in grado di sopportare una pressione di tenuta maggiore. Inoltre, utilizzando la sigillatura sui lati stretti anziché su quelli larghi, la pressione specifica della superficie di tenuta può non solo aumentare ma anche ridurre notevolmente la forza di tenuta totale e ridurre le dimensioni strutturali della flangia e della testa di tenuta.

Modulo di sigillatura

La tenuta meccanica del reattore plug-in inferiore appartiene a una tenuta ad alta pressione, che si basa su elementi di fissaggio (come i bulloni) per premere l'anello di puntura per ottenere il pre-serraggio e la garanzia. Può anche essere sigillato durante il lavoro. Questa forma è chiamata forzata. foca. La comune struttura di tenuta forzata ad alta pressione è una struttura di tenuta con guarnizione piatta, che è simile alla sigillatura del foglio di tenuta della flangia comunemente usata nei contenitori a media e bassa pressione, ma il foglio di tenuta non metallico viene modificato in una guarnizione metallica e la sigillatura del lato largo viene modificata in una tenuta del lato stretto.

In sintesi. Come accennato in precedenza, la tenuta meccanica del reattore plug-in inferiore fornisce una soluzione di tenuta affidabile in ambienti ad alta pressione grazie al suo design unico e al principio di funzionamento efficiente. La combinazione delle sue caratteristiche strutturali e del principio di funzionamento garantisce il funzionamento stabile e la sicurezza dell'apparecchiatura in condizioni di alta pressione e temperatura.
