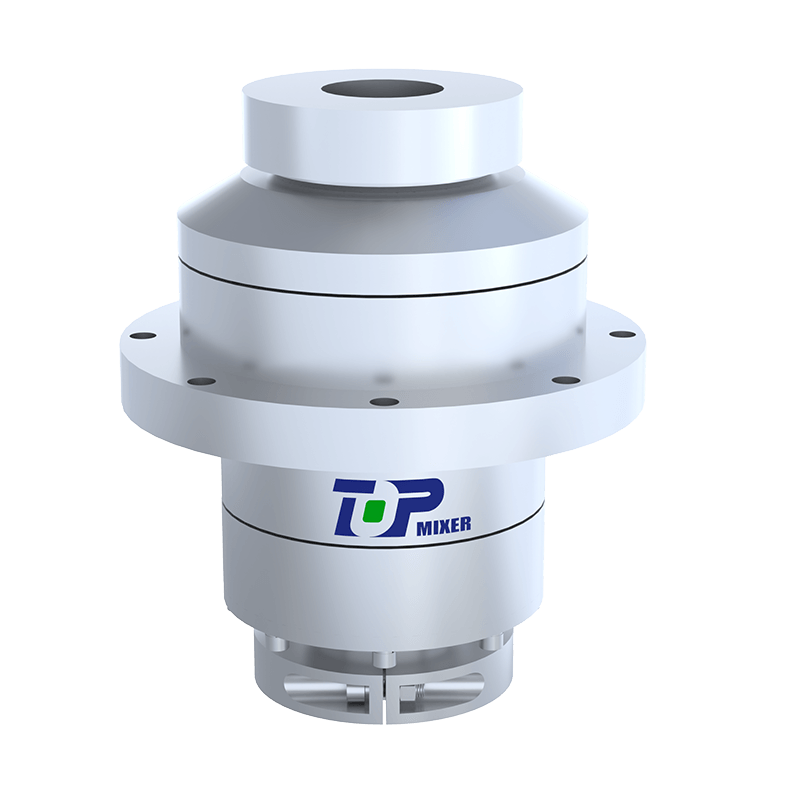

Tenuta meccanica a doppia estremità con ingresso dal basso

La tenuta meccanica bottom-in si riferisce a un metodo di tenuta meccanica in cui la molla e l'anello mobile sono installati nella scatola di tenuta e entrano in contatto con il fluido. La caratteristica di questo metodo di tenuta è che la molla e l'anello mobile sono installati all'interno della scatola di tenuta e sono direttamente a contatto con il fluido, ottenendo così un'efficace tenuta del fluido. La tenuta meccanica dal basso è progettata per mantenere l'adattamento e lo scorrimento relativo per evitare perdite di fluido attraverso l'accoppiamento della molla e dell'anello mobile, nonché della tenuta ausiliaria. Questo metodo di tenuta è adatto per una varietà di macchinari a fluido rotante, come pompe centrifughe, centrifughe, reattori e compressori, in cui l'albero di trasmissione penetra all'interno e all'esterno dell'apparecchiatura, formando uno spazio circonferenziale. La tenuta meccanica dal basso può prevenire efficacemente il passaggio di perdite di fluido nello spazio e mantenere stabile la pressione all'interno del dispositivo. Il meccanismo di caricamento elastico e le tenute ausiliarie delle tenute meccaniche dal basso utilizzano solitamente tubi corrugati in metallo, mentre nelle tenute leggere, i tubi corrugati in gomma possono essere utilizzati come guarnizioni ausiliarie, ma la forza elastica dei tubi corrugati in gomma è limitata, quindi di solito devono essere integrati con molle. Caricamento della domanda elastica. Questo metodo di tenuta è stato ampiamente utilizzato in campo industriale grazie alla sua struttura affidabile, alle basse perdite e alla lunga durata.
