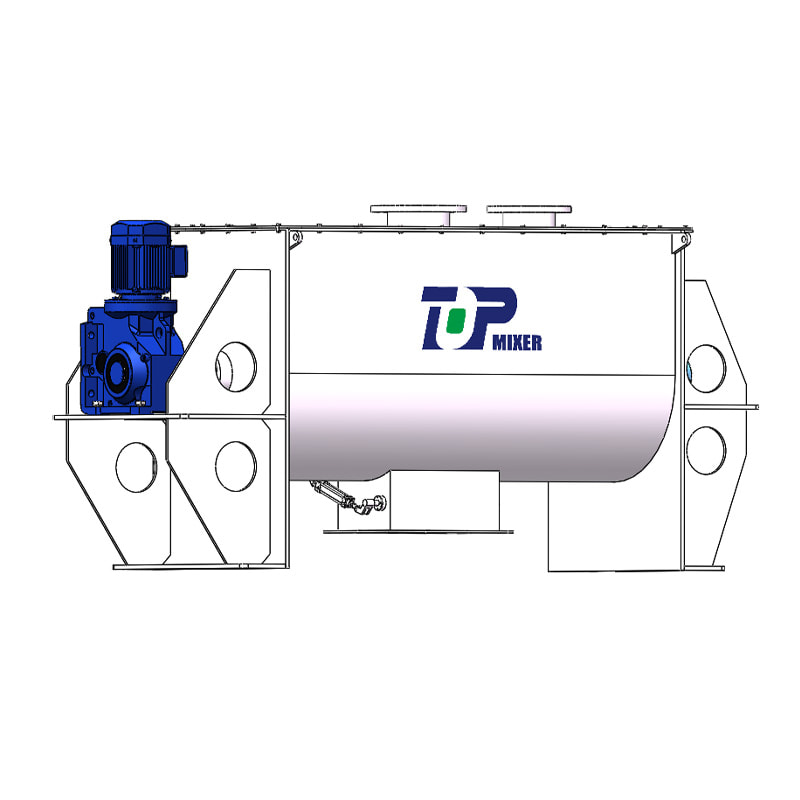

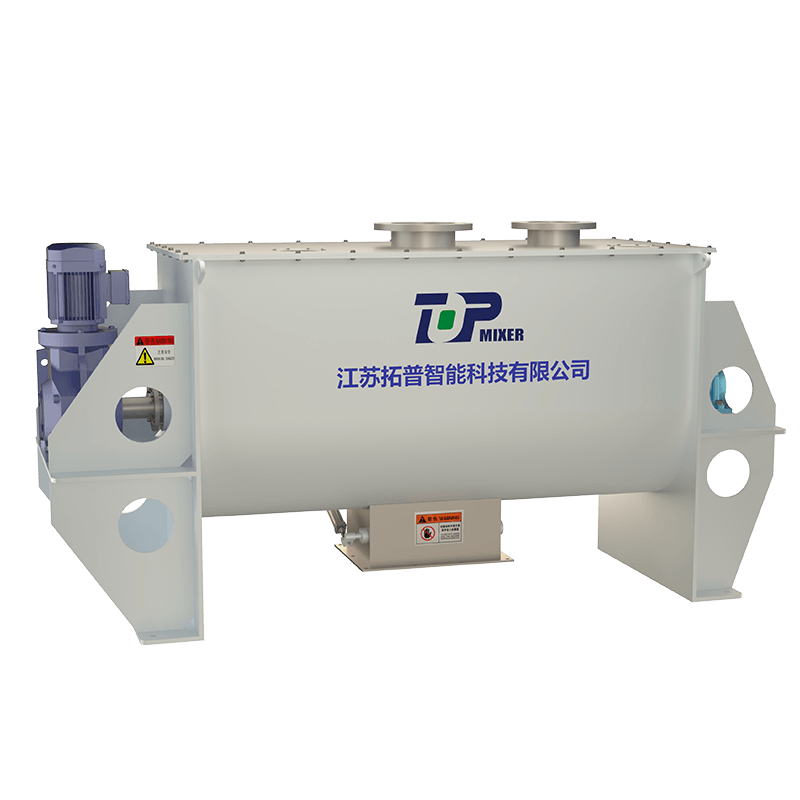

Miscelatore a nastro a forma di U serie TOPH41

Caratteristiche

È costituito da un contenitore a forma di U, una pala di agitazione a coclea e un componente di trasmissione: una struttura cilindrica lunga a forma di U garantisce il piccolo movimento di resistenza del materiale miscelato (polvere, semifluido) nel cilindro. Le viti rotanti avanti e indietro sono installate sullo stesso asse orizzontale per formare un ambiente di miscelazione efficiente e a bassa potenza. Le lame nastriformi a vite sono generalmente realizzate a doppio o triplo strato. La spirale esterna raccoglie il materiale da entrambi i lati al centro, mentre la spirale interna trasporta il materiale dal centro a entrambi i lati, il che può far sì che il materiale formi più vortice durante il flusso. Accelera la velocità di miscelazione e migliora l'uniformità della miscelazione. Viene generalmente utilizzato per miscelare particelle di polvere viscose o coesive e miscelare materiali liquidi e pastosi alle particelle di polvere. A causa della difficoltà nella pulizia dei materiali viscosi, è adatto per la miscelazione a lungo termine di grandi rese e varietà cambiate raramente.

Metodo di consegna del materiale

Il materiale in polvere adotta una struttura pneumatica con apertura a grande porta, che presenta i vantaggi di uno scarico rapido e dell'assenza di residui; materiali altamente fini o materiali semifluidi utilizzano valvole a farfalla manuali o valvole a farfalla pneumatiche. È possibile configurare una camicia di riscaldamento o raffreddamento. Esistono due modi per riscaldare il riscaldamento elettrico e il riscaldamento ad olio diatermico. Il processo di raffreddamento può iniettare direttamente l'acqua di raffreddamento nella camicia, con un'ampia area di scambio termico e un'elevata velocità di raffreddamento. Il piccolo miscelatore adotta il metodo di collegamento diretto del riduttore, che ha una struttura semplice, elevata affidabilità di funzionamento e manutenzione conveniente. I miscelatori di grandi dimensioni utilizzano pulegge per azionare il riduttore cicloidale e il collegamento elastico della trasmissione a cinghia ha il vantaggio di proteggere i componenti della trasmissione in caso di sovraccarico.

Controllo dello scarico

Meccanismo autobloccante manuale, dispositivo di azionamento pneumatico.

Aree di applicazione

Il miscelatore a coclea viene utilizzato principalmente nei settori industriali come quello farmaceutico, alimentare, chimico, pesticidi, plastica, pigmenti e cosmetici.
