Come selezionare un miscelatore ad alta viscosità: tipi di girante, coppia e design

Mettiti di fronte a un reattore da 5.000 litri contenente il liquame anodico di una batteria al litio e il problema diventa ovvio: la girante gira, la superficie si muove a malapena e solo una piccola zona attorno all'albero sembra ben miscelata. Questo è l'effetto caverna, ed è la ragione per cui i normali agitatori a bassa viscosità falliscono non appena il prodotto supera alcune migliaia di centipoise. La conclusione pratica è più semplice della meccanica dei fluidi che sta dietro ad essa: a il miscelatore ad alta viscosità viene selezionato in base alla geometria della girante, alla coppia ridotta dall'ingranaggio e al gioco vicino alla parete, non solo in base alle dimensioni del motore .

Cosa rende diversa la miscelazione ad alta viscosità

Il flusso laminare cambia le regole

L'acqua ha una viscosità di circa 1 cP. Il miele si trova vicino a 10.000 cP. Un rivestimento spalmabile può raggiungere 100.000 cP o più. Una volta che il prodotto supera circa 5.000 cP, il flusso turbolento sostanzialmente scompare. Il fluido si muove in strati lisci e paralleli e la miscelazione avviene per taglio e circolazione di massa invece che per vortici. Questo è il motivo per cui un miscelatore ad alta viscosità non può essere semplicemente una versione più grande di un agitatore d'acqua — deve essere progettato per condizioni laminari fin dall'inizio .

L'effetto caverna e le zone morte

In un serbatoio di fluido denso, una girante rotante crea attorno a sé una "caverna" relativamente ben miscelata mentre il resto del prodotto ruota lentamente o rimane quasi stazionario. Il risultato sono zone morte sulla parete del serbatoio, sotto la girante e vicino alla superficie. La contromisura standard consiste nell'aumentare il diametro della girante rispetto al diametro del serbatoio (rapporto D/T) e aggiungere elementi raschianti che raschiano continuamente la parete del serbatoio e restituiscono il prodotto nella zona di miscelazione.

Scegliere la girante giusta per fluidi densi

Non esiste un'unica girante del miscelatore ad alta viscosità "migliore". La scelta corretta dipende dallo spessore del prodotto, dalla necessità di trasferimento di calore, dall'aderenza del prodotto al muro e dalla frequenza con cui si cambiano i lotti. La tabella seguente riassume i design più comuni utilizzati nell'industria.

Agitatori per ancoraggi e telai

Le giranti ad ancoraggio seguono il contorno interno del recipiente, in modo da mantenere il prodotto in movimento lungo la parete e favorire il trasferimento di calore attraverso la camicia. Quando il prodotto risulta appiccicoso o tende a cuocere sulla parete, a agitatore a telaio con pale raschianti per prodotti ad alta viscosità è l'opzione più affidabile perché i raschiatori staccano continuamente il materiale dalla superficie. Questi design sono adatti a reattori, serbatoi di stoccaggio e bollitori di rivestimento nella gamma da 10.000 a 100.000 cP.

Pala di agitazione con telaio KSG con raschiatore per produttori ad alta viscosità, OE Jiangsu Top Intelligent Technology Co., Ltd è una pala di agitazione con telaio ChinaKSG con raschietto per produttori e fornitori di alta viscosità ... Visualizza il prodotto →

Giranti a nastro elicoidale

Quando il lotto diventa più spesso di circa 50.000 cP, un singolo ancoraggio o telaio spesso non è in grado di generare un ricambio sufficiente dall'alto verso il basso. Un nastro elicoidale spinge l'intera massa verso l'alto lungo l'albero e verso il basso lungo la parete, garantendo la circolazione di cui mancano i modelli di ancoraggio. Questo rende il Pala di agitazione combinata con nastro a spirale per agitatori ad alta viscosità una scelta comune per soluzioni polimeriche, sigillanti, fanghi per batterie e paste pesanti fino a 1.000.000 di cP.

Produttori di agitatori ad alta viscosità con pala di agitazione combinata con nastro a spirale ZLG Jiangsu Top Intelligent Technology Co., Ltd è produttori e produttori di agitatori ad alta viscosità con paletta di agitazione combinata con nastro a spirale ChinaZLG ... Visualizza il prodotto →

Mescolatrici planetarie: quando il batch va oltre

Al di sopra di diverse centinaia di migliaia di centipoise, o quando il prodotto contiene grandi quantità di polvere secca, diventano pratiche le planetarie. Le loro giranti ruotano sui propri assi mentre orbitano attorno al serbatoio, spazzando l'intero volume del serbatoio senza zone morte. Il compromesso è la complessità meccanica e il costo, motivo per cui dovrebbero essere selezionati solo quando le geometrie più semplici si sono rivelate insufficienti.

Geometria, montaggio e adattamento all'applicazione

Ingresso dall'alto, ingresso dal basso e ingresso laterale

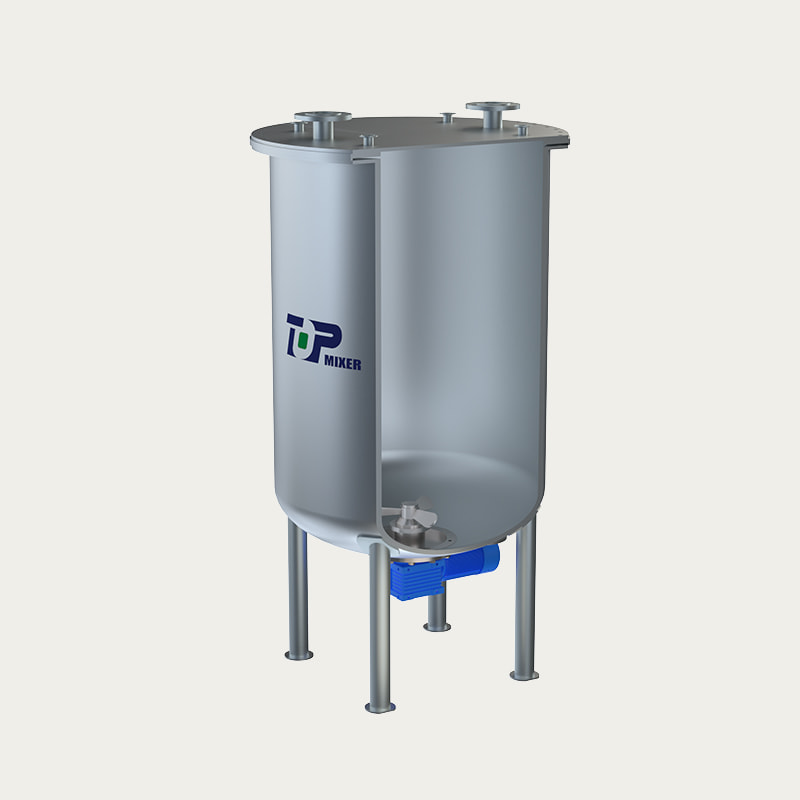

La configurazione di montaggio è spesso decisa dal serbatoio stesso. I miscelatori con ingresso dall'alto sono i più comuni per reattori e recipienti a pressione perché l'albero passa direttamente attraverso il passo d'uomo o un ugello dedicato. Quando il prodotto è estremamente viscoso, a miscelatore con ingresso dall'alto con telaio ad alta viscosità mantiene la trasmissione al di sopra del liquido e consente di dimensionare il diametro della girante vicino alla parete del serbatoio. I miscelatori con ingresso dal basso e con ingresso laterale sono più compatti ma creano problemi di tenuta e manutenzione, soprattutto con fanghi abrasivi o prodotti che si depositano.

TOPA002 Produttori di miscelatori con ingresso dall'alto con telaio ad alta viscosità, fornitori OEM - Jian Jiangsu Top Intelligent Technology Co., Ltd è produttori e fornitori di miscelatori Top-Entry con telaio ad alta viscosità ChinaTOPA002, forniscono OEM ... Visualizza il prodotto →

Il rapporto tra diametro della girante e diametro del serbatoio diventa la differenza di progettazione più visibile tra installazioni a bassa e ad alta viscosità. Una girante di turbina standard utilizza solo circa un terzo del diametro del serbatoio; una girante ad alta viscosità dovrebbe coprirne più di nove decimi.

Esempi di processi reali

Nell'industria chimica, i miscelatori a telaio e a nastro gestiscono bollitori di resina, adesivi e paste dove la qualità del prodotto dipende dall'uniformità della temperatura e dall'assenza di zone morte. Il referenze di progetti per l'industria chimica su questo sito mostrano come la stessa geometria del telaio si adatta a diverse dimensioni del reattore e requisiti di tenuta. Nella produzione di batterie al litio, i fanghi dell'anodo e del catodo sono tipicamente non newtoniani, il che significa che la loro viscosità cambia con la velocità di taglio; il Riferimenti di progetti nel settore delle batterie al litio illustrare perché l’analisi CFD e la selezione dei materiali contano più di una semplice valutazione cP. Nei rivestimenti, la richiesta comune è quella di un miscelatore ad alta viscosità in grado di disperdere il pigmento in una resina senza aerare il lotto.

Potenza, coppia ed errori comuni nelle specifiche

Pensa prima alla coppia

L'errore più comune è quello di specificare un miscelatore ad alta viscosità solo in base alla potenza del motore. Nella miscelazione viscosa, la coppia è ciò che fa il lavoro. Un motore da 30 kW collegato ad un albero ad alta velocità eroga pochissima coppia; lo stesso motore dietro un riduttore che produce 30 giri al minuto può girare con facilità un'ancora di grandi dimensioni. Controllare sempre la coppia nominale sull'albero di uscita, non sulla targhetta del motore . Per questo motivo i treni di trasmissione con riduzione a ingranaggi non sono negoziabili e il rapporto di riduzione deve essere adattato alla viscosità massima prevista.

Cinque errori di specifica che costano denaro

1. Dimensionamento della girante troppo piccolo per passare attraverso un tombino esistente. Il mixer funziona quindi per ore senza spostare il materiale esterno.
2. Ignorando lo spazio vicino alla parete . Senza raschiatore o copertura con ancora, il prodotto in prossimità della camicia si surriscalda o forma una crosta.
3. Specificando solo la viscosità in cP ignorando lo stress da snervamento e il comportamento di assottigliamento al taglio. Una pasta può assomigliare a 20.000 cP a riposo ma comportarsi come 200.000 cP sotto carico raschiante.
4. Dimenticarsi della tenuta meccanica . I prodotti viscosi creano carichi radiali che spingono lateralmente l'albero; le guarnizioni a cartuccia standard non sono sempre sufficienti.
5. Nessuna disposizione per i test . La CFD e le prove pilota sono l'assicurazione più economica contro un mixer su vasta scala che non può raggiungere l'omogeneità richiesta.

Il comportamento non newtoniano cambia il calcolo

La maggior parte dei prodotti industriali ad alta viscosità – rivestimenti, adesivi, paste, fanghi per batterie – non sono newtoniani. La loro viscosità apparente diminuisce o aumenta al variare della velocità della girante. Questo è il motivo per cui una curva di viscosità rispetto alla velocità di taglio è più preziosa di un singolo numero cP. Quando il produttore richiede un campione di prodotto ed esegue un test reologico, consideralo un segno di pratica professionale piuttosto che un ritardo inutile.

Cosa specificare prima dell'acquisto

La breve lista delle specifiche

Prima di richiedere un preventivo, preparare una dichiarazione chiara di quanto segue: composizione del fluido, intervallo di viscosità alla temperatura di esercizio, densità, dimensione del lotto richiesto, dimensioni del serbatoio, dimensione dell'ugello disponibile, pressione e temperatura di esercizio, se il recipiente è incamiciato e se il prodotto è abrasivo, corrosivo o di grado alimentare. Indicare inoltre se il miscelatore deve funzionare in modo continuo o intermittente e se è richiesto il CIP (pulizia sul posto).

Utilizza i CFD prima di firmare

L'analisi fluidodinamica computazionale è diventata una parte standard della progettazione di miscelatori ad alta viscosità. Un modello CFD può rivelare zone morte, stimare l'assorbimento di potenza a velocità diverse e confrontare due geometrie della girante senza costruirne nessuna. Molti fornitori di apparecchiature, compresi gli ingegneri dietro questo sito, pubblicano i propri Tecnologia di analisi fluidodinamica CFD come parte del servizio di progettazione. Se un fornitore non è in grado di mostrare modelli di flusso o previsioni di coppia per il tuo prodotto specifico, consideralo un segnale di avvertimento.

Pianificare l'accesso per la manutenzione

I miscelatori ad alta viscosità sono pesanti e le loro guarnizioni sono soggette a un'usura maggiore rispetto alle controparti a bassa viscosità. Verificare che sia possibile effettuare la manutenzione della tenuta meccanica senza sollevare l'intero treno di trasmissione, che le lame raschianti siano sostituibili e che la scatola del cambio disponga di un adeguato raffreddamento dell'olio per il servizio continuo. Questi dettagli determinano se un cambio di tenuta di routine richiede quattro ore o due giorni.
