Bottom Entry Mixer vs Side Entry Mixer: Which One Should You Choose?
Confronto rapido: Miscelatore con ingresso dal basso contro Miscelatore ad ingresso laterale
A miscelatore con ingresso dal basso è generalmente l'opzione più efficace quando un processo richiede una miscelazione delicata e a bassa azione di taglio in un recipiente di piccole e medie dimensioni, in particolare nel caso di materiali dal design igienico e facili da pulire, come la lavorazione lattiero-casearia, la formulazione di cosmetici e i lotti biotecnologici. Un miscelatore ad ingresso laterale è in genere la soluzione migliore per serbatoi di stoccaggio di grandi dimensioni e recipienti per liquidi sfusi, in cui l'unità è montata attraverso la parete laterale del serbatoio vicino al fondo per mantenere i solidi in sospensione e miscelare grandi volumi senza aprire il tetto del serbatoio. La scelta giusta dipende dalle dimensioni del serbatoio, dalla viscosità del prodotto, dai requisiti igienici e dalla modalità di accesso al serbatoio per la manutenzione.
Prima di approfondire i dettagli della progettazione, ecco un breve riepilogo di quando ciascuna configurazione tende ad avere senso nelle operazioni quotidiane dell'impianto.
- Scegli un miscelatore con ingresso dal basso per liquidi a viscosità da bassa a media in recipienti che necessitano di pulizia frequente o manipolazione igienica.
- Scegli un side entry mixer for large diameter storage tanks where top access is limited or impractical.
- Considerare lo spazio sul pavimento del serbatoio, l'altezza libera e l'accesso per la manutenzione delle guarnizioni prima di finalizzare entrambe le configurazioni.
- Entrambe le configurazioni possono aiutare a mantenere i solidi in sospensione, ma la girante e l'angolo di montaggio ideali dipendono dalla geometria specifica del batch e del serbatoio.
Che cos'è un mixer con ingresso dal basso ( Miscelatore di alimentazione inferiore ) e come funziona
A miscelatore con ingresso dal basso , a volte chiamato agitatore con ingresso dal basso o miscelatore montato sul fondo, viene installato attraverso il fondo di un serbatoio anziché attraverso il coperchio superiore o la parete laterale. Il gruppo motore e tenuta meccanica è posizionato sotto o direttamente sul fondo del serbatoio, collegandosi a un albero relativamente corto che si estende nel serbatoio dove la girante ruota vicino alla base. Poiché la lunghezza dell'albero è inferiore rispetto a quella di una tipica disposizione con ingresso dall'alto, la configurazione del miscelatore con ingresso dal basso tende a ridurre il carico di flessione e le vibrazioni sull'albero e sui cuscinetti durante il funzionamento continuo.
Poiché la girante aspira e fa circolare il materiale direttamente verso l'alto dal fondo del serbatoio, alcuni ingegneri di processo chiamano questa apparecchiatura anche miscelatore con alimentazione dal basso , poiché l'azione di miscelazione alimenta e ridistribuisce efficacemente il lotto dal fondo del recipiente verso la superficie. Nelle operazioni continue o semi-continue, una configurazione con agitatore montato sul fondo mantiene la girante vicino al fondo del serbatoio, favorendo una miscelazione uniforme vicino alla base del serbatoio dove è più probabile che si verifichi la sedimentazione.
Componenti tipici del miscelatore con ingresso dal basso
- Motoree ad azionamento diretto o riduttore montato sotto il fondo del serbatoio
- Alloggiamento della tenuta meccanica nel punto in cui l'albero penetra nel serbatoio
- Albero motore corto che collega il motore alla girante
- Girante a basso taglio progettata per una miscelazione delicata o la sospensione di solidi leggeri
- Flangia di montaggio che fissa il gruppo al fondo del serbatoio
Questa disposizione compatta è una ragione comune a miscelatore con ingresso dal basso è selezionato per strutture in cui lo spazio attorno al serbatoio è limitato e un gruppo di trasmissione alto e montato in alto sarebbe poco pratico.
Che cos'è un mixer ad ingresso laterale
Un miscelatore con ingresso laterale è montato attraverso la parete laterale di un serbatoio, solitamente posizionato vicino al terzo inferiore del serbatoio e leggermente angolato verso il basso in modo che la girante diriga il flusso attraverso il fondo del serbatoio e verso l'alto lungo la parete opposta. Questa configurazione evita la necessità di penetrare nel tetto o nel pavimento del serbatoio, motivo per cui i miscelatori ad ingresso laterale sono ampiamente utilizzati su serbatoi di stoccaggio e miscelazione di grandi dimensioni dove il coperchio superiore potrebbe già essere occupato da altri raccordi, manometri o portelli di accesso.
Poiché l'unità di azionamento si trova all'esterno del serbatoio, sulla parete laterale, l'accesso per la manutenzione del motore e della guarnizione è solitamente possibile senza svuotare completamente il serbatoio, il che rappresenta un vantaggio pratico per serbatoi molto grandi dove lo svuotamento richiede molto tempo. I miscelatori ad ingresso laterale sono comunemente associati ad applicazioni di stoccaggio di prodotti sfusi, come grandi serbatoi chimici, bacini di acque reflue e altri recipienti ad alto volume piuttosto che piccoli lotti o serbatoi di trattamento sanitario.
Applicazioni tipiche del mixer ad ingresso laterale
- Serbatoi di stoccaggio di grande diametro che richiedono miscelazione sfusa
- Serbatoi in cui il tetto non è facilmente accessibile per una guida con ingresso dall'alto
- Applicazioni in cui l'obiettivo principale è prevenire la sedimentazione su un'ampia superficie del fondo del serbatoio
- Imbarcazioni in cui si preferisce l'accesso esterno per la manutenzione all'unità di trasmissione
Mixer con ingresso dal basso e Mixer con ingresso laterale: tabella di confronto delle caratteristiche
La tabella seguente riassume le caratteristiche tipiche di ciascuna configurazione. Le specifiche effettive variano in base al design del serbatoio, ai requisiti del lotto e al produttore che fornisce l'attrezzatura.
| Caratteristica | Miscelatore con ingresso dal basso | Miscelatore ad ingresso laterale |
|---|---|---|
| Posizione di montaggio | Attraverso il fondo del serbatoio | Attraverso la parete laterale, angolata vicino al fondo |
| Lunghezza tipica dell'albero | Breve | Breve to medium |
| Livello di taglio tipico | Basso | Basso to medium |
| Dimensioni comuni del serbatoio | Navi di piccole e medie dimensioni | Serbatoi di stoccaggio da grandi a molto grandi |
| Accesso per la pulizia | Spesso semplice, supporta i sistemi chiusi | Accessibile dall'esterno della parete del serbatoio |
| Industrie tipiche | Latticini, cosmetici, biotecnologie, serbatoi chimici selezionati | Stoccaggio di prodotti sfusi, grandi serbatoi chimici e per il trattamento delle acque |
| Intervallo di viscosità tipico | Basso to medium viscosity | Basso to medium viscosity, large volume |
Caratteristiche prestazionali a confronto
Al di là della posizione fisica di montaggio, le due configurazioni tendono a differire nel modo in cui funzionano rispetto a diverse considerazioni pratiche sul processo. Il grafico seguente presenta un confronto relativo ed illustrativo tra quattro fattori comunemente discussi: controllo del taglio, facilità di pulizia, idoneità per serbatoi di grandi dimensioni ed efficienza complessiva dell'ingombro.
I miscelatori con ingresso dal basso tendono ad ottenere buoni risultati in termini di controllo del taglio e facilità di pulizia, motivo per cui sono preferiti per formulazioni delicate, igieniche o sensibili al taglio. I miscelatori ad ingresso laterale tendono a ottenere punteggi migliori in termini di idoneità a serbatoi di grandi dimensioni, poiché il loro montaggio sulla parete laterale supporta la miscelazione in massa su serbatoi di grande diametro senza richiedere un montaggio alto montato sulla parte superiore.
Spiegazione della struttura del mixer con ingresso dal basso

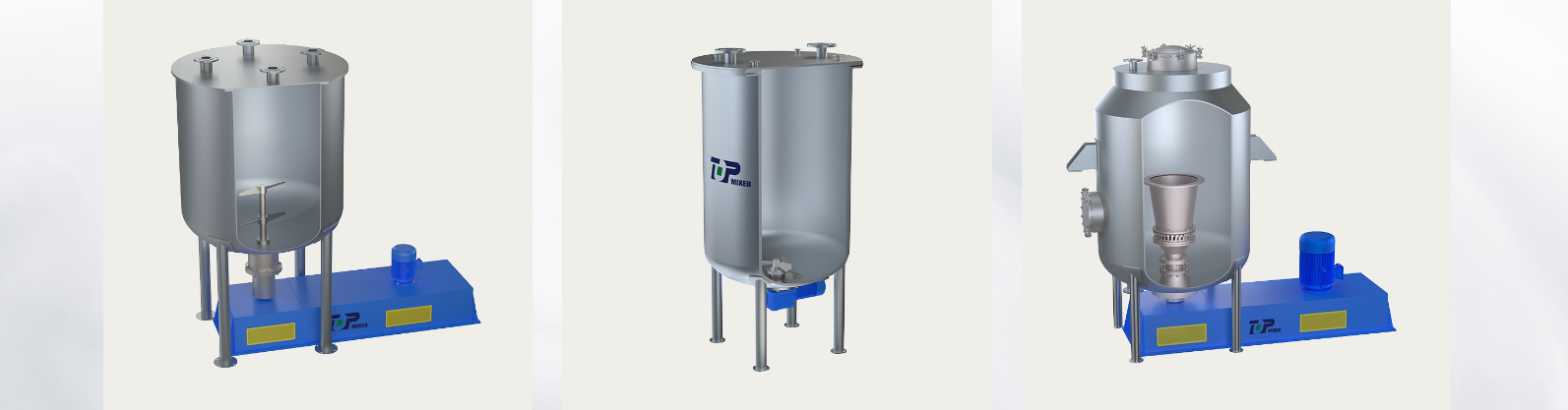

L'illustrazione seguente delinea la disposizione strutturale generale di una tipica installazione di un miscelatore con ingresso dal basso, mostrando come il motore, la guarnizione, l'albero e la girante si relazionano al fondo del serbatoio.
Lettura del layout del mixer con ingresso inferiore
In questa disposizione, il motore si trova sotto il serbatoio, collegato da un breve albero motore che passa attraverso una tenuta meccanica sul fondo del serbatoio. La flangia di montaggio fissa l'intero gruppo al serbatoio e la girante ruota appena all'interno del serbatoio vicino alla base, facendo circolare il liquido di processo verso l'alto attraverso il batch. Questa struttura ad accoppiamento stretto è una caratteristica distintiva di a miscelatore con ingresso dal basso ed è uno dei motivi per cui l'attrezzatura tende a richiedere meno spazio verticale rispetto alle alternative con accesso dall'alto.
Dove vengono utilizzati i miscelatori con ingresso dal basso e i miscelatori con ingresso laterale
I miscelatori con ingresso dal basso compaiono frequentemente nei settori che apprezzano il design igienico, l'azione di miscelazione delicata e un ingombro compatto. I miscelatori ad ingresso laterale, d'altro canto, sono più strettamente associati alle esigenze di stoccaggio e miscelazione di grandi volumi. Il grafico a colonne riportato di seguito illustra un modello di utilizzo generale e non esatto nei settori comuni.
Il miscelatore con ingresso dal basso for chemical tanks è un'opzione pratica per recipienti di miscelazione, neutralizzazione e reazione in cui si preferisce una miscelazione delicata e l'accesso tramite pavimento semplifica la manutenzione ordinaria. Allo stesso modo, a miscelatore con ingresso dal basso for storage tanks viene spesso scelto quando lo spazio sul pavimento è limitato e l'accesso dall'alto all'imbarcazione è limitato da tubazioni, piattaforme o altre apparecchiature fisse. Nel frattempo, le configurazioni con ingresso laterale rimangono comuni nei serbatoi molto grandi per il trattamento delle acque e per lo stoccaggio di prodotti chimici sfusi, dove la priorità è mantenere un grande volume di liquido miscelato uniformemente.
Considerazioni su viscosità, sospensione dei solidi e dimensioni del lotto
Le dimensioni del serbatoio e la viscosità del prodotto sono due dei fattori più pratici quando si confrontano a miscelatore con ingresso dal basso con un mixer ad ingresso laterale. Il grafico a linee riportato di seguito mostra una tendenza generale nel modo in cui l'idoneità tende a cambiare all'aumentare delle dimensioni del serbatoio, sulla base di modelli tipici dell'ingegneria di processo.
In generale, un miscelatore con ingresso dal basso tende a rimanere una soluzione ideale quando le dimensioni del serbatoio passano da piccole a medie, mentre un miscelatore con ingresso laterale diventa sempre più pratico quando il diametro del serbatoio diventa molto grande, principalmente perché il montaggio sulla parete laterale evita la necessità di un gruppo di trasmissione alto e semplifica l'accesso esterno per la manutenzione su imbarcazioni di grandi dimensioni.
Confronto multifattoriale
Il radar chart below brings several factors together at once, comparing shear control, cleaning ease, large-volume suitability, installation access, sanitary process fit, and footprint efficiency for both configurations.
Presi insieme, questi confronti suggeriscono che a miscelatore con ingresso dal basso tende a essere all'avanguardia in termini di controllo del taglio, facilità di pulizia e idoneità al processo sanitario, mentre un miscelatore ad ingresso laterale tende a essere all'avanguardia in termini di idoneità per grandi volumi. Nessuna delle due configurazioni è universalmente migliore sotto ogni fattore, motivo per cui abbinare il tipo di miscelatore al serbatoio e al processo specifici è l'approccio pratico.
Differenze di pulizia e manutenzione
La pianificazione della manutenzione ordinaria spesso dipende in larga misura dalla posizione dell'azionamento del miscelatore e della tenuta rispetto al serbatoio e allo spazio circostante.
- Un miscelatore con ingresso dal basso posiziona la guarnizione sul fondo del serbatoio, il che può supportare il funzionamento a sistema chiuso e riduce la possibilità di esposizione del prodotto durante i cicli di pulizia di routine.
- Un miscelatore ad ingresso laterale posiziona la guarnizione sulla parete laterale del serbatoio, consentendo ai tecnici di eseguire la manutenzione della trasmissione e della guarnizione dall'esterno del serbatoio senza dover accedere all'area sotto l'imbarcazione.
- Le installazioni di miscelatori con ingresso dal basso spesso beneficiano di una piccola fossa di manutenzione o di uno spazio accessibile sotto il serbatoio per la manutenzione del motore e dell'alloggiamento della tenuta.
- Le installazioni di miscelatori con ingresso laterale richiedono in genere spazio libero lungo la parete laterale del serbatoio anziché sotto il serbatoio, il che può semplificare la pianificazione del layout in alcune strutture.
Entrambe le configurazioni possono essere progettate con tenute meccaniche che supportano intervalli di manutenzione relativamente lunghi, sebbene il programma di manutenzione effettivo dipenda dal prodotto lavorato, dalla temperatura operativa e dalla frequenza con cui il serbatoio viene pulito tra un lotto e l'altro.
Come scegliere tra un mixer con ingresso dal basso e un mixer con ingresso laterale
Il following steps outline a practical way to work through the decision for a specific tank and process.
- Confermare le dimensioni e la forma del serbatoio, poiché i serbatoi di stoccaggio sfusi di grande diametro tendono a favorire un miscelatore con ingresso laterale, mentre i recipienti di processo di piccole e medie dimensioni spesso preferiscono un miscelatore con ingresso dal basso.
- Esaminare la viscosità del prodotto e la sensibilità al taglio, poiché le formulazioni a basso taglio nelle applicazioni lattiero-casearie, cosmetiche o biotecnologiche generalmente traggono vantaggio da un miscelatore con ingresso dal basso.
- Controllare lo spazio disponibile sul pavimento sotto il serbatoio rispetto allo spazio lungo la parete laterale del serbatoio, poiché questo spesso determina quale stile di montaggio è fisicamente pratico.
- Considerare la frequenza della pulizia e i requisiti igienici, poiché i miscelatori con ingresso dal basso vengono spesso selezionati per ambienti di lavorazione chiusi e sanitari.
- Valutare le esigenze di accesso per la manutenzione, incluso se il serbatoio può essere facilmente svuotato per la manutenzione o se è preferibile l'accesso tramite parete laterale esterna.
- Discuti il tipo di girante e i dettagli di montaggio con un fornitore qualificato di apparecchiature di miscelazione che possa esaminare il lotto specifico, il disegno del serbatoio e gli obiettivi del processo.
Informazioni sull'attrezzatura per miscelatori superiori Wuxi: un produttore di miscelatori con ingresso dal basso
Wuxi Top Mixer Equipment Co., Ltd. was established in 2003, with its production base located in the Yangtze River Delta economic zone in Wuxi. As a miscelatore con ingresso dal basso manufacturer , the company focuses on fluid, powder, and slurry mixing equipment, covering research, design, and production for a range of process industries. The organization is structured around dedicated divisions, including a powder and slurry mixing division, a biomass energy and environmental protection division, a food and pharmaceutical division, and a fine chemical mixing division, which allows engineering teams to focus on the specific requirements of each application area.
Il company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.
Frequently Asked Questions
| Q1: What is a bottom entry mixer A bottom entry mixer is an industrial mixing device installed through the floor of a tank, with the impeller shaft entering from below rather than through the top or side wall. This design supports direct-drive operation and gentle, low-shear blending in process vessels. | Q2: What is a bottom entry agitator A bottom entry agitator refers to the same category of equipment as a bottom entry mixer, with the agitator shaft and impeller mounted at the tank base. The term agitator is commonly used interchangeably with mixer in process engineering. |
| Q3: How does a bottom entry mixer work Il motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts. | Q4: What is a bottom mounted mixer used for A bottom mounted mixer is typically used for blending, homogenizing, and helping prevent settling of solids in low to medium viscosity liquids, commonly in dairy, cosmetics, and biotechnology applications. |
| Q5: What are the advantages of a bottom entry mixer Common advantages include a compact footprint, straightforward cleaning access, low-shear mixing for delicate formulations, and compatibility with closed tank systems and reduced headroom needs. | Q6: Where are bottom entry mixers used Ily are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access. |
| Q7: Bottom entry mixer versus top entry mixer A top entry mixer enters from above with a longer shaft and roof-mounted support, while a bottom entry mixer enters from the floor with a shorter shaft and reduced headroom requirements. | Q8: Bottom entry versus side entry mixers A bottom entry mixer penetrates the tank floor and suits smaller, gentle mixing needs, while a side entry mixer penetrates the side wall near the bottom and suits large bulk storage tanks. |
| Q9: Is a bottom entry mixer suitable for high viscosity liquids Bottom entry mixers are generally better suited to low and medium viscosity liquids. Higher viscosity products often call for additional impeller and power review alongside this configuration. | Q10: Can a bottom entry mixer suspend solids Yes, a bottom entry mixer can help keep light to moderate density solids suspended, particularly in tanks with rounded or sloped bottoms that support even flow from the impeller near the floor. |
