Guida all'acquisto dei mixer Top Entry: tutto ciò che gli ingegneri devono sapere

Che Miscelatore con ingresso dall'alto Cosa e quando gli ingegneri dovrebbero specificarne uno

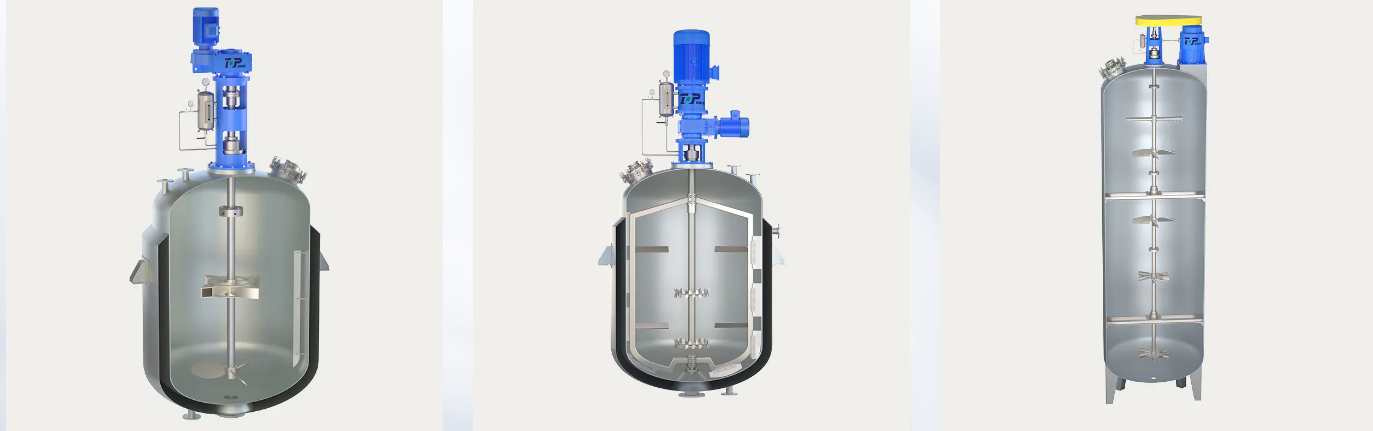

A il miscelatore con ingresso dall'alto è un gruppo agitatore montato attraverso un'apertura nella parte superiore di un serbatoio o di un recipiente , con un albero verticale che scende nel fluido di processo e una o più giranti immerse nel liquido. Il motore di azionamento e il riduttore si trovano sopra il tetto del serbatoio o su un ponte di supporto, facendo ruotare l'albero dall'alto anziché dal lato o dal basso. In molti documenti di approvvigionamento e schede tecniche meccaniche la stessa apparecchiatura è etichettata come miscelatore con alimentazione dall'alto, un termine che sottolinea come i flussi di materiale, polvere o additivi spesso entrano nel recipiente dall'alto mentre la girante miscela il contenuto sottostante.

Per gli ingegneri che confrontano le configurazioni di agitazione, la risposta breve è questa: un miscelatore con ingresso dall'alto è generalmente la configurazione da specificare quando un serbatoio contiene più di qualche migliaio di litri, quando il processo richiede più di uno stadio della girante lungo l'albero, quando è necessario l'accesso completo al fondo del serbatoio per altri ugelli o apparecchiature di pulizia o quando la viscosità del fluido e il carico di solidi variano in un ampio intervallo durante il ciclo batch. I miscelatori con ingresso laterale e con ingresso dal basso rimangono utili in finestre applicative più ristrette, ma le famiglie con ingresso dall'alto e alimentazione dall'alto coprono la maggior parte delle attività di miscelazione industriale generale, miscelazione di serbatoi di stoccaggio e agitazione del reattore.

Le sezioni seguenti illustrano la logica di dimensionamento, la selezione della girante, la scelta dei materiali, le pratiche di montaggio e la pianificazione della manutenzione di cui gli ingegneri in genere hanno bisogno prima di finalizzare le specifiche di un miscelatore con ingresso dall'alto per un serbatoio chimico, un bacino per le acque reflue, un recipiente per il dosaggio degli alimenti o un serbatoio di stoccaggio dell'acqua sfusa.

Miscelatore con ingresso dall'alto, Miscelatore ad alimentazione superiore e spiegazione dei termini correlati

La documentazione di approvvigionamento per le apparecchiature di miscelazione utilizza diversi termini sovrapposti e gli ingegneri nuovi a un progetto a volte presumono che si riferiscano a macchine diverse quando non è così. La tabella seguente riassume il modo in cui la terminologia viene comunemente applicata ai disegni meccanici, ai documenti di gara e ai manuali di manutenzione.

In pratica, un tecnico degli acquisti vedrà tutti e quattro i termini utilizzati in modo quasi intercambiabile all'interno della stessa richiesta di preventivo. Ciò che conta più dell'etichetta sono i dettagli meccanici sottostanti: lunghezza dell'albero, stadi della girante, tipo di tenuta e rating della flangia di montaggio, tutti trattati nelle sezioni che seguono.

Come funziona un miscelatore industriale con ingresso dall'alto: componenti principali

Un miscelatore industriale con ingresso dall'alto è costituito da un piccolo insieme di componenti che si ripetono in quasi tutte le dimensioni e applicazioni. Comprendere ogni parte aiuta gli ingegneri a leggere rapidamente una scheda tecnica meccanica e a individuare le discrepanze tra i requisiti del processo e l'hardware proposto.

Motore e riduttore

Il motore fornisce potenza di rotazione e poiché la miscelazione del processo richiede solitamente una velocità dell'albero molto inferiore rispetto a quella prodotta da un motore standard, un riduttore riduce la velocità moltiplicando la coppia. La scelta del riduttore è una delle decisioni più importanti dell'intero gruppo perché è la coppia, non la potenza pura, a muovere effettivamente un fluido viscoso o carico di solidi.

Albero del miscelatore e giunto

L'albero trasporta la coppia dal riduttore attraverso la parte superiore del serbatoio nel fluido. La lunghezza dell'albero, il diametro e il numero di cuscinetti di supporto dipendono tutti dalla profondità del liquido e dalla frequenza naturale dell'albero sotto carico. Gli alberi lunghi su serbatoi alti spesso necessitano di un cuscinetto stabile intermedio per evitare risonanze in prossimità della velocità operativa.

Configurazioni della girante

La scelta della girante dipende dall'obiettivo della miscelazione e dalla reologia del fluido. I tipi comuni includono:

• Turbine a pale inclinate per miscelazione generale e sospensione di solidi moderati
• Giranti a profilo idrodinamico per flussi di massa efficienti dal punto di vista energetico in fluidi a viscosità da bassa a media
• Turbine a pale piatte o stile Rushton per dispersione di gas e carichi di taglio più elevati
• Giranti a nastro ancorate ed elicoidali per servizio di miscelatori per serbatoi ad alta viscosità in cui il fluido si allontana a malapena dalla parete

Flangia di montaggio e guarnizione dell'albero

La flangia di montaggio trasferisce l'intero peso e il momento flettente del miscelatore nella struttura del serbatoio, pertanto la valutazione della flangia e la disposizione dei bulloni devono corrispondere sia al carico del miscelatore che al design del tetto del serbatoio. La tenuta meccanica, sia essa una semplice tenuta a labbro, un premistoppa o una tenuta meccanica, mantiene contenuto il fluido di processo e impedisce la contaminazione esterna dei serbatoi aperti.

Selezione del mixer giusto con ingresso dall'alto: parametri tecnici chiave

Prima di richiedere un preventivo, un ingegnere in genere raccoglie un breve elenco di parametri di processo. La geometria del serbatoio, la viscosità del fluido, il peso specifico e il contenuto di solidi determinano insieme la coppia e la potenza che un miscelatore top entry deve fornire , e saltarne uno qualsiasi tende a produrre una macchina sottodimensionata o sovradimensionata.

All'aumentare del volume del serbatoio, aumenta con esso anche la potenza del motore richiesta, ma non in linea retta, poiché le navi più grandi solitamente funzionano a una velocità dell'albero inferiore con una coppia proporzionalmente più elevata. La tabella seguente mostra le tipiche fasce di potenza del motore a cui fanno riferimento gli ingegneri quando misurano un miscelatore con ingresso dall'alto o un miscelatore con alimentazione dall'alto rispetto al volume del serbatoio.

Figura 1: Bande di riferimento generali per la potenza del motore del miscelatore con ingresso dall'alto rispetto al volume del serbatoio. La potenza effettiva dipende dalla viscosità, dal peso specifico e dalla scelta della girante.

Adattamento della velocità di miscelazione alla viscosità del fluido per un miscelatore con serbatoio ad alta viscosità

La velocità dell'albero e la viscosità del fluido si muovono in direzioni opposte. I fluidi sottili, simili all'acqua, possono essere miscelati in modo efficace a un numero di giri relativamente elevato, mentre le paste e i fanghi densi necessitano di un miscelatore con serbatoio ad alta viscosità che funzioni a basso numero di giri con una coppia sostanzialmente maggiore per evitare lo stallo della trasmissione o il sovraccarico dell'albero. L'esecuzione di un fluido viscoso troppo velocemente spreca energia e aumenta lo stress di taglio senza migliorare la qualità della miscela, mentre l'esecuzione di un fluido sottile troppo lentamente prolunga il tempo del ciclo batch senza alcun vantaggio.

Figura 2: La velocità generalmente diminuisce all'aumentare della viscosità, motivo per cui la coppia, e non la velocità, diventa il fattore di progettazione limitante per i fluidi densi.

Due numeri adimensionali guidano questa relazione nella pratica ingegneristica della miscelazione: il numero di Reynolds della miscelazione, che confronta la forza inerziale con la forza viscosa nel serbatoio, e il numero di potenza, che collega la geometria della girante alla potenza assorbita a una determinata velocità. Il flusso tende a rimanere laminare a bassi numeri di Reynolds, il che significa che un nastro elicoidale o una girante ancorata che lavora vicino alla parete del serbatoio diventa molto più efficace di una piccola turbina ad alta velocità che altrimenti lascerebbe intatte le zone stagnanti.

Applicazioni industriali dei miscelatori con ingresso dall'alto e con alimentazione dall'alto

I miscelatori con ingresso dall'alto e alimentazione dall'alto sono presenti in un'ampia gamma di industrie di processo. La selezione specifica di girante, tenuta e materiale varia da un'applicazione all'altra anche se la configurazione di montaggio di base rimane la stessa.

Miscelatore con ingresso dall'alto per la miscelazione di serbatoi chimici

Nella lavorazione chimica, un miscelatore con accesso dall'alto per i serbatoi chimici in genere gestisce la miscelazione dei reagenti, i serbatoi di regolazione del pH e i recipienti di reazione. La resistenza alla corrosione e l'integrità della tenuta tendono ad avere più importanza in questo caso rispetto alla potenza pura, poiché molti flussi chimici sono aggressivi nei confronti delle parti a contatto con il fluido in acciaio al carbonio standard.

Miscelatore con ingresso dall'alto per il trattamento delle acque reflue

Un miscelatore con ingresso dall'alto per il trattamento delle acque reflue è comunemente installato nei bacini di equalizzazione, nei serbatoi di neutralizzazione e nei serbatoi di dosaggio chimico degli impianti di trattamento. Queste unità solitamente funzionano ininterrottamente, quindi la durata dei cuscinetti e delle tenute in condizioni di utilizzo costante diventa un fattore di selezione fondamentale.

Miscelatore con ingresso dall'alto per la miscelazione dei fanghi

I digestori anaerobici e i serbatoi di ispessimento si affidano a un miscelatore con ingresso dall'alto per la miscelazione dei fanghi per mantenere i solidi in sospensione e prevenirne la stratificazione. Il servizio fanghi spesso combina una viscosità moderata con solidi abrasivi, favorendo rivestimenti robusti della girante e giochi dell'albero più ampi.

Miscelatore con ingresso dall'alto per lo stoccaggio del serbatoio dell'acqua

Gli impianti di stoccaggio dell'acqua potabile e di processo utilizzano un miscelatore con ingresso dall'alto per le applicazioni nei serbatoi dell'acqua, principalmente per prevenire la stratificazione termica e per mantenere i residui di disinfettante distribuiti uniformemente in tutto il volume immagazzinato. I requisiti energetici qui sono generalmente modesti poiché il fluido stesso è vicino alla viscosità dell'acqua.

Miscelatore con ingresso dall'alto per la lavorazione alimentare

Un miscelatore top entry per la lavorazione alimentare in genere dà priorità al design igienico, alle superfici interne lisce e ai materiali che tollerano frequenti cicli di lavaggio. In questo settore, la consistenza del lotto e il delicato controllo del taglio contano tanto quanto l'intensità della miscelazione grezza.

Selezione del materiale e della custodia: opzioni in acciaio inossidabile e antideflagrante

Miscelatore con ingresso dall'alto in acciaio inossidabile

Un miscelatore con ingresso dall'alto in acciaio inossidabile viene generalmente richiesto ogni volta che il fluido di processo è corrosivo, salino o richiede una finitura superficiale igienica. Le linee di lavorazione di prodotti alimentari e bevande, prodotti farmaceutici intermedi e prodotti chimici fini si orientano verso parti inossidabili a contatto con il fluido perché tollerano frequenti cicli di lavaggio e pulizia sul posto senza deterioramento della superficie.

Miscelatore con ingresso dall'alto antideflagrante

Un miscelatore con ingresso dall'alto antideflagrante utilizza un involucro del motore sigillato e dimensionato progettato per contenere potenziali fonti di accensione quando il miscelatore funziona in un'area in cui si maneggiano solventi infiammabili, polvere combustibile o altre atmosfere pericolose. Gli ingegneri che lavorano su questi progetti in genere coordinano la selezione dell'involucro con lo studio di classificazione dell'area dell'impianto nelle prime fasi della fase di progettazione, poiché il tipo di armadio influenza le dimensioni del telaio del motore e la disposizione di montaggio.

Confronto tra i tipi di montaggio: miscelatori con ingresso dall'alto, laterale e dal basso

La scelta tra i tipi di montaggio è una delle prime decisioni nel layout di un sistema di miscelazione. Un miscelatore industriale con ingresso dall'alto offre generalmente la più ampia flessibilità in termini di dimensioni del serbatoio e attività di processo, motivo per cui rimane la scelta predefinita per la maggior parte delle specifiche dei miscelatori industriali per carichi pesanti, sebbene le configurazioni con ingresso laterale e con ingresso dal basso si adattino ancora meglio a layout specifici in alcuni impianti.

Figura 3: Confronto relativo tra cinque fattori pratici, valutati su una scala di riferimento ingegneristica generale a cinque punti anziché su uno standard fisso.

I miscelatori con ingresso laterale possono adattarsi a serbatoi aperti molto grandi in cui un albero con ingresso dall'alto dovrebbe essere poco pratico e i miscelatori con ingresso dal basso occasionalmente si adattano a situazioni con altezza libera ridotta. Anche così, una disposizione con agitatore montato in alto di solito vince una volta che l'accesso per la manutenzione e l'affidabilità della tenuta vengono valutati insieme alle prestazioni di miscelazione, poiché i componenti di azionamento rimangono al di sopra della linea del liquido e sono raggiungibili senza svuotare il serbatoio.

Pianificazione della manutenzione e affidabilità per i miscelatori montati dall'alto

La pianificazione dell'affidabilità per un miscelatore montato in alto generalmente si concentra su tre punti di usura: la tenuta dell'albero, la lubrificazione del riduttore e l'hardware di fissaggio della girante. Le condizioni delle guarnizioni sono solitamente la prima cosa da controllare durante un'ispezione programmata , poiché una guarnizione degradata spesso si manifesta come infiltrazione di fluido attorno alla flangia di montaggio ben prima che si manifestino i sintomi della trasmissione.

Figura 4: Punti di riferimento generali dell'intervallo di ispezione, regolati nella pratica in base al ciclo di lavoro, all'abrasività del fluido e al funzionamento continuo rispetto a quello intermittente.

Il servizio continuo nel servizio con acque reflue o fanghi tende ad abbreviare questi intervalli rispetto ai serbatoi batch intermittenti, e il contenuto di solidi abrasivi accelera l'usura del rivestimento della girante e dell'albero, indipendentemente dal tipo di montaggio. La registrazione dell'andamento delle vibrazioni e delle condizioni dell'olio del cambio nel tempo fornisce un allarme tempestivo ben prima che una guarnizione o un cuscinetto si guasti effettivamente.

Linee guida per l'installazione di sistemi di miscelazione industriali per carichi pesanti

La qualità dell'installazione ha un effetto diretto sull'affidabilità a lungo termine di qualsiasi miscelatore industriale per carichi pesanti e la maggior parte dei problemi sul campo sono riconducibili a uno dei passaggi seguenti che è stato affrettato o saltato durante la messa in servizio.

1. Verificare che il tetto del serbatoio o la struttura di supporto possano sostenere l'intero peso statico più il momento flettente generato durante il funzionamento, non solo il peso a secco del miscelatore.
2. Verificare l'allineamento dell'albero tra l'uscita del riduttore e l'accoppiamento dell'albero del miscelatore prima di riempire il serbatoio, poiché il disallineamento sotto carico è molto più difficile da correggere in seguito.
3. Controllare la distanza della girante dalla parete e dal fondo del serbatoio rispetto alla tolleranza del disegno, in particolare su recipienti con deflettori interni o bobine.
4. Serrare tutti i bulloni della flangia di montaggio alla sequenza e al valore specificati anziché serrarli in un unico passaggio attorno alla flangia.
5. Eseguire un test iniziale a vuoto per confermare la direzione di rotazione e controllare la frusta dell'albero prima di introdurre il fluido di processo.
6. Registrare le vibrazioni di base e le letture dell'assorbimento di corrente una volta che il mixer funziona in condizioni di processo normali, poiché questi numeri diventano il punto di riferimento per futuri controlli di manutenzione.

Il supporto strutturale merita particolare attenzione nei progetti di retrofit, in cui il tetto di un serbatoio esistente progettato per un agitatore più leggero o per nessun agitatore può necessitare di rinforzo prima di poter installare in sicurezza un miscelatore più grande montato in alto.

Lavorare con un produttore di mixer di primo livello

Selezionare un produttore di miscelatori di fascia alta implica molto più che confrontare una scheda tecnica con un requisito di processo. Il supporto tecnico durante la fase di specifica, la capacità di modellare la geometria del serbatoio non standard e l'accesso all'esperienza applicativa in più settori determinano le prestazioni dell'attrezzatura finale una volta raggiunta sul campo.

Wuxi Top Mixer Equipment Co., Ltd. è un esempio di produttore di agitatori industriali con un team di ingegneri dedicato che comprende apparecchiature per la miscelazione di fluidi, polveri e liquami. Fondata nel 2003 con base produttiva a Wuxi, nella regione industriale del delta del fiume Yangtze, l'azienda organizza il proprio lavoro in diverse divisioni applicative, tra cui miscelazione di polveri e liquami, energia da biomassa e protezione ambientale, lavorazione intermedia alimentare e farmaceutica e miscelazione di prodotti chimici fini. Questo tipo di struttura divisionale è comune tra i produttori che servono un'ampia base di clienti, poiché la geometria della girante, il tipo di tenuta e la selezione dei materiali differiscono sostanzialmente tra un serbatoio di dosaggio alimentare e un reattore di chimica fine.

Quando gli ingegneri valutano un produttore di miscelatori di fascia alta, alcune domande pratiche tendono ad emergere nelle prime fasi della conversazione: il produttore può modellare la velocità critica dell'albero per un'altezza del serbatoio non standard, può reperire materiali per la girante adatti a una chimica del fluido insolita e può supportare la messa in servizio e la risoluzione dei problemi una volta installata l'unità. I produttori con esperienza nei settori chimico, del trattamento delle acque, alimentare e delle biomasse generalmente apportano un quadro di riferimento più ampio a queste domande rispetto a un fornitore che lavora da un'unica configurazione di catalogo.

Domande frequenti

• Q1: Cos'è un mixer top entry

  R: È un agitatore montato sulla parte superiore di un serbatoio, con l'albero e la girante che si estendono verso il basso nel fluido di processo mentre il motore e il riduttore rimangono sopra il serbatoio.

• Q2: Come funziona un mixer top entry

  R: Il motore aziona un riduttore che riduce la velocità e aumenta la coppia, facendo girare un albero verticale collegato a una o più giranti che creano schemi di flusso all'interno del serbatoio per miscelare o sospendere il contenuto.

• Q3: Cos'è un mixer con alimentazione dall'alto

  R: Il termine descrive la stessa configurazione con montaggio superiore, spesso utilizzata quando il processo prevede l'alimentazione di polvere, additivi o flussi di liquidi nel recipiente dall'alto mentre la girante miscela la miscela.

• Q4: Cos'è un agitatore industriale

  R: È un termine generale per indicare un'apparecchiatura che crea movimento all'interno di un serbatoio o di un recipiente per miscelare fluidi, sospendere solidi o mantenere temperatura e composizione uniformi durante un batch di processo.

• Q5: Cos'è l'agitazione del serbatoio

  R: L'agitazione del serbatoio si riferisce al processo meccanico di creazione del flusso all'interno di un recipiente, in genere attraverso una girante rotante, per ottenere miscelazione, sospensione, trasferimento di calore o uniformità di reazione.

• Q6: Come scelgo il miscelatore con ingresso dall'alto giusto per il mio acquario

  R: Inizia con la geometria del serbatoio, la viscosità del fluido, il peso specifico e il contenuto di solidi, quindi abbina la coppia e il tipo di girante a tali parametri prima di selezionare la potenza del motore e la configurazione della tenuta.

• Q7: Qual è la differenza tra un mixer con ingresso dall'alto e un mixer con ingresso laterale

  R: Un miscelatore con ingresso dall'alto si monta attraverso la parte superiore del serbatoio con la trasmissione sopra la linea del liquido, mentre un miscelatore con ingresso laterale si monta attraverso la parete del serbatoio vicino al fondo, il che si adatta ad alcuni layout di serbatoi aperti di grandi dimensioni.

• D8: Un miscelatore con ingresso dall'alto può gestire fluidi ad alta viscosità

  R: Sì, con la girante giusta, ad esempio con design ad ancora o a nastro elicoidale, e un riduttore dimensionato per bassa velocità e coppia elevata, una configurazione di miscelatore con serbatoio ad alta viscosità può gestire efficacemente fluidi densi.

• D9: Quali sono i settori che utilizzano i miscelatori top entry

  R: Il trattamento chimico, il trattamento delle acque reflue, la digestione dei fanghi, lo stoccaggio dell'acqua, la lavorazione di alimenti e bevande e gli impianti energetici da biomassa utilizzano comunemente miscelatori con ingresso dall'alto e alimentazione dall'alto.

• D10: Con quale frequenza è necessario effettuare la manutenzione di un miscelatore con ingresso dall'alto?

  R: Gli intervalli di ispezione variano in base al ciclo di lavoro e all'abrasività del fluido, ma molte unità a servizio continuo vengono controllate su un ciclo di circa sei-dodici mesi, con le condizioni dell'olio delle guarnizioni e della scatola del cambio come punti di controllo principali.

• D11: Un produttore di mixer di fascia alta offre design personalizzati

  R: Molti produttori, tra cui Wuxi Top Mixer Equipment Co., Ltd., collaborano con gli ingegneri per modellare la geometria del serbatoio non standard e regolare la lunghezza dell'albero, il tipo di girante e la configurazione della tenuta in base al processo specifico.

• Q12: Qual è il ruolo del riduttore in un agitatore montato in alto?

  R: Il riduttore converte la velocità del motore nella velocità dell'albero inferiore e nella coppia più elevata richiesta dalla maggior parte delle attività di miscelazione e la sua valutazione determina in gran parte la quantità di carico che il mixer può gestire in servizio.
