Introduzione agli agitatori magnetici

Introduzione agli agitatori magnetici

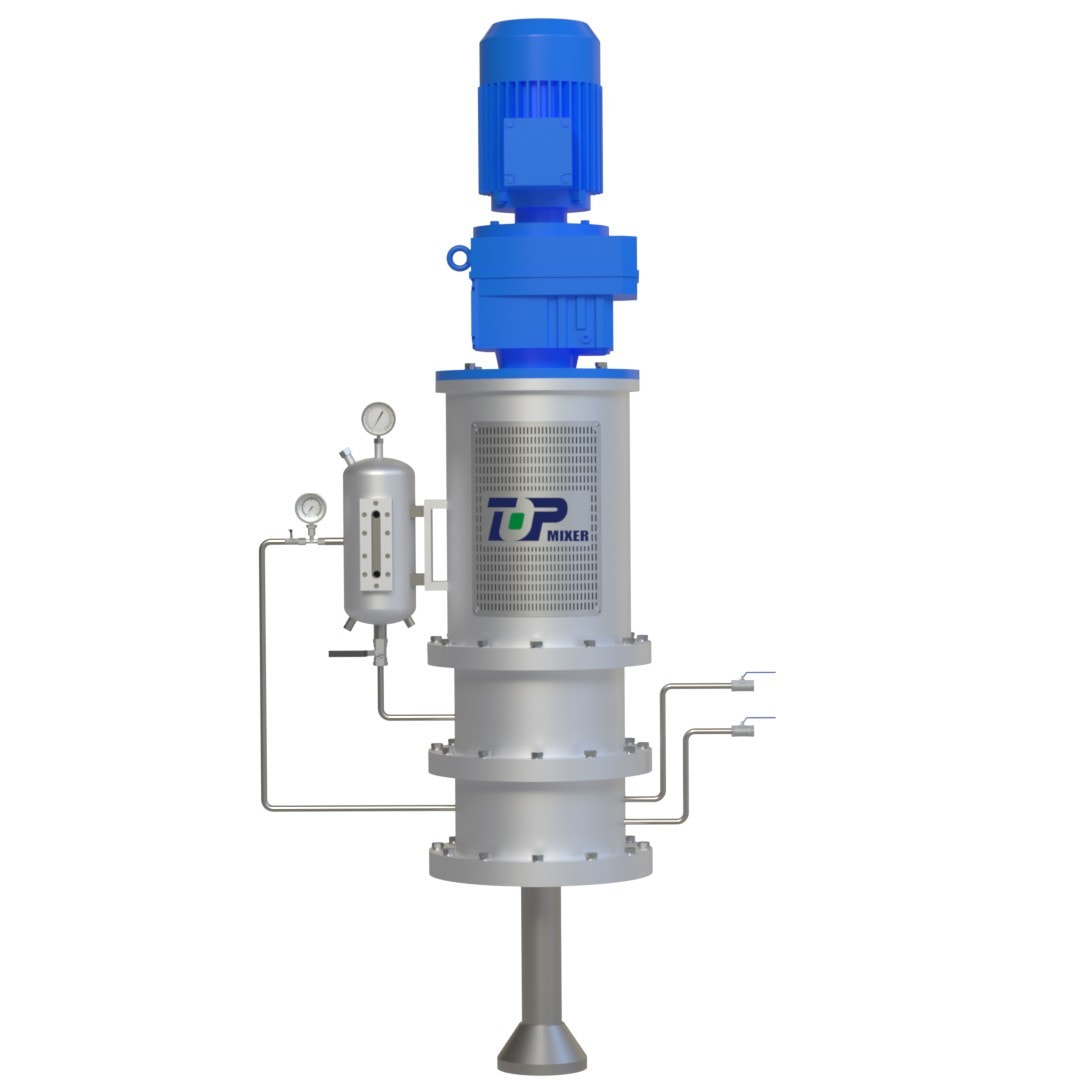

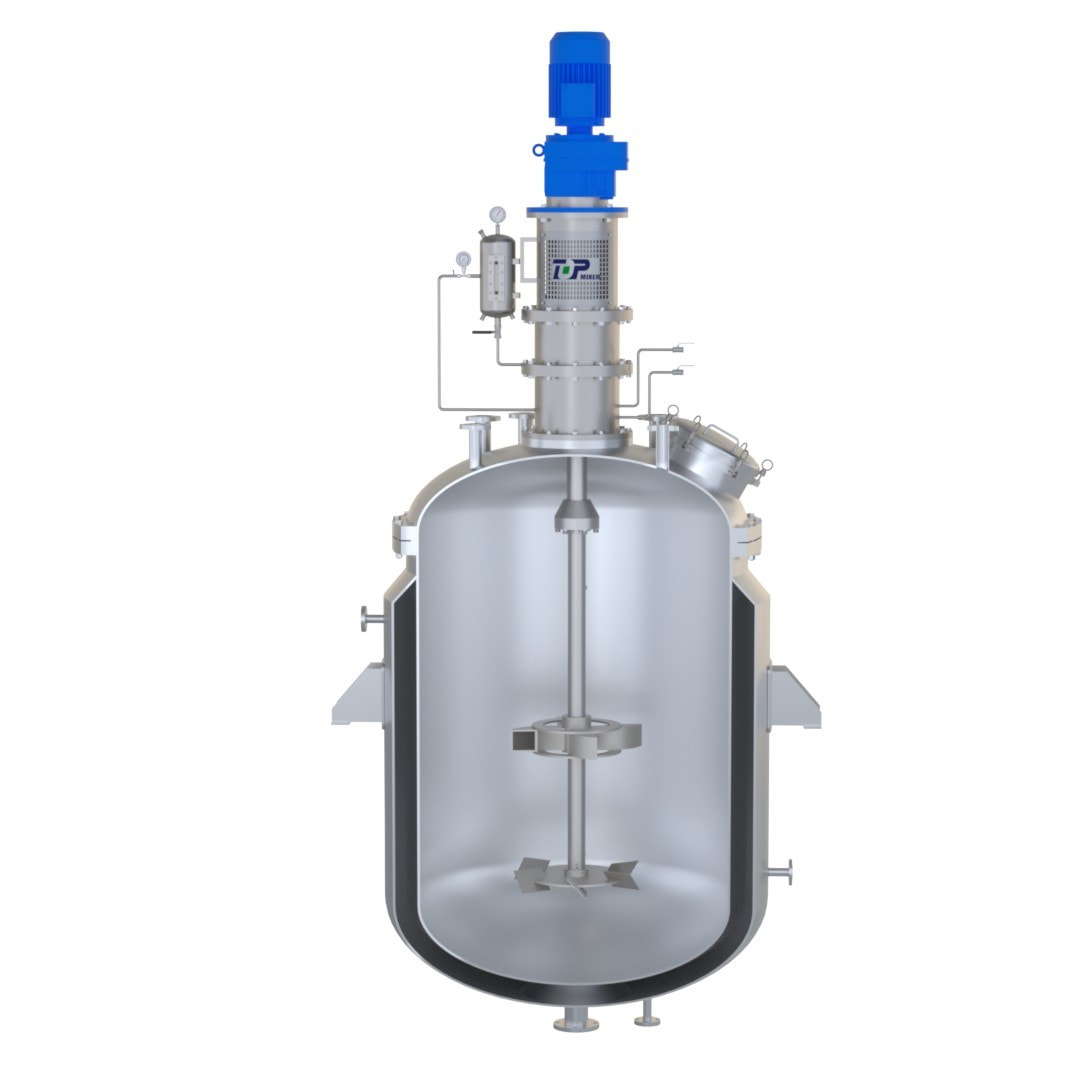

Un agitatore magnetico con alimentazione dall'alto è un dispositivo di agitazione che monta un braccio di agitazione magnetico sulla parte superiore di un contenitore. È ampiamente utilizzato nei laboratori e nella produzione industriale. Quella che segue è una breve introduzione agli agitatori magnetici con alimentazione superiore, inclusi il principio di funzionamento, le caratteristiche tecniche e gli scenari applicativi.

1. Principio di funzionamento

Il principio di funzionamento di un agitatore magnetico con alimentazione superiore si basa sull'accoppiamento magnetico. I suoi componenti principali includono:

Rotore magnetico esterno: azionato da un motore per ruotare, generando un campo magnetico rotante.

Rotore magnetico interno (agitazione): Posto nel liquido all'interno del contenitore, ruota sotto l'influenza del campo magnetico del rotore magnetico esterno.

Manicotto isolante: separa il rotore magnetico esterno dal rotore magnetico interno per evitare perdite di liquido, proteggendo al contempo il motore e il sistema magnetico.

Quando il motore fa ruotare il rotore magnetico esterno, il campo magnetico rotante generato dal rotore magnetico esterno penetra nel manicotto isolante e agisce sul rotore magnetico interno, facendolo ruotare in modo sincrono. La rotazione del rotore magnetico interno spinge il liquido a formare vortici, ottenendo così un'agitazione uniforme del liquido.

2. Caratteristiche tecniche

Trasmissione senza contatto: la trasmissione senza contatto si ottiene tramite accoppiamento magnetico, evitando il problema delle perdite della tenuta meccanica dei tradizionali agitatori meccanici ed è particolarmente adatta per la movimentazione di liquidi corrosivi o di elevata purezza.

Eccellenti prestazioni di tenuta: poiché i rotori magnetici interno ed esterno sono completamente isolati dal manicotto isolante, il liquido non fuoriesce durante il processo di agitazione, garantendo un'elevata sicurezza.

Facile da installare: il dispositivo di agitazione è installato sulla parte superiore del contenitore, facilitando l'installazione e la rimozione e la semplice manutenzione.

Ampia gamma di applicazioni: può gestire liquidi di diversa viscosità e è possibile selezionare diverse forme e dimensioni dell'ancoretta secondo necessità.

Bassa forza di taglio: adatto per campioni sensibili alla forza di taglio, come colture cellulari e sospensioni.

Risparmio energetico ed efficienza: la trasmissione ad accoppiamento magnetico ha un'elevata efficienza e un basso consumo energetico.

3. Scenari applicativi

Laboratorio: utilizzato per operazioni sperimentali come miscelazione di soluzioni, dissoluzione e reazioni chimiche, particolarmente adatto per esperimenti con elevati requisiti di sterilità e condizioni prive di inquinamento.

Produzione industriale: utilizzato in settori quali quello chimico, farmaceutico e alimentare per l'agitazione di liquidi ad alta viscosità e la miscelazione di materiali nei recipienti di reazione.

Prodotti biofarmaceutici: utilizzati nei bioreattori per processi quali coltura cellulare e biofermentazione, garantendo un funzionamento asettico.

4. Punti di forza e sfide

Vantaggi:

Nessun rischio di perdite: l'accoppiamento magnetico evita il problema delle perdite delle tenute meccaniche e migliora la sicurezza.

Facile da usare: facile da installare e utilizzare e bassi costi di manutenzione.

Elevata applicabilità: adatto a una varietà di liquidi e condizioni di processo.

sfida:

Sfide legate allo sviluppo su scala industriale: per i contenitori di grandi dimensioni, la produzione e l'installazione di agitatori magnetici sono piuttosto difficili e i requisiti di resistenza e stabilità per l'albero di agitazione sono elevati. Effetto di agitazione limitato per liquidi ad alta viscosità: quando si maneggiano liquidi ad altissima viscosità, l'efficienza di agitazione può essere inferiore a quella degli agitatori meccanici.

Gli agitatori magnetici a carico superiore, con il loro esclusivo metodo di trasmissione senza contatto e prestazioni di agitazione efficienti e sicure, sono diventati apparecchiature indispensabili nei moderni laboratori e nella produzione industriale.

Introduzione all'agitazione magnetica del fondo

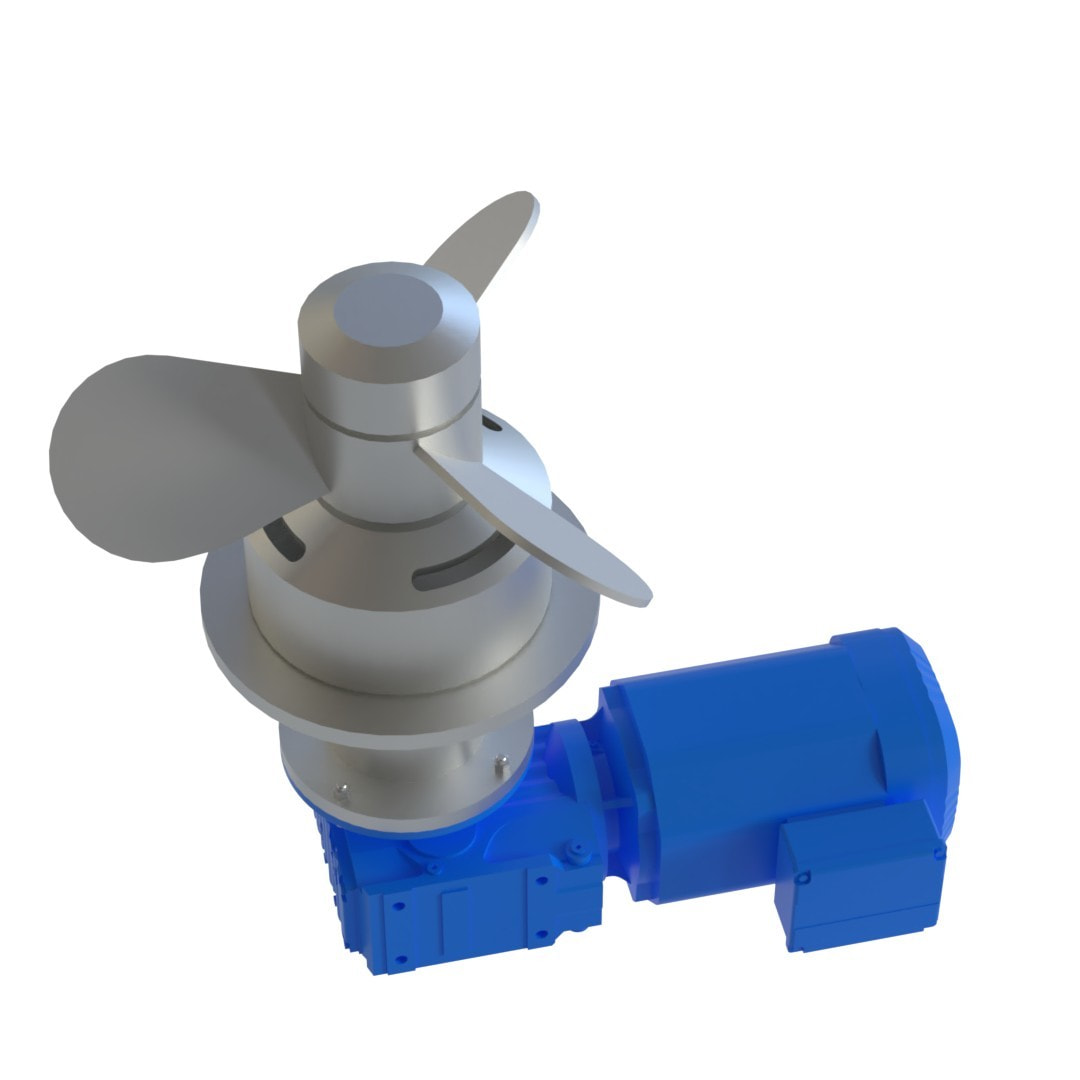

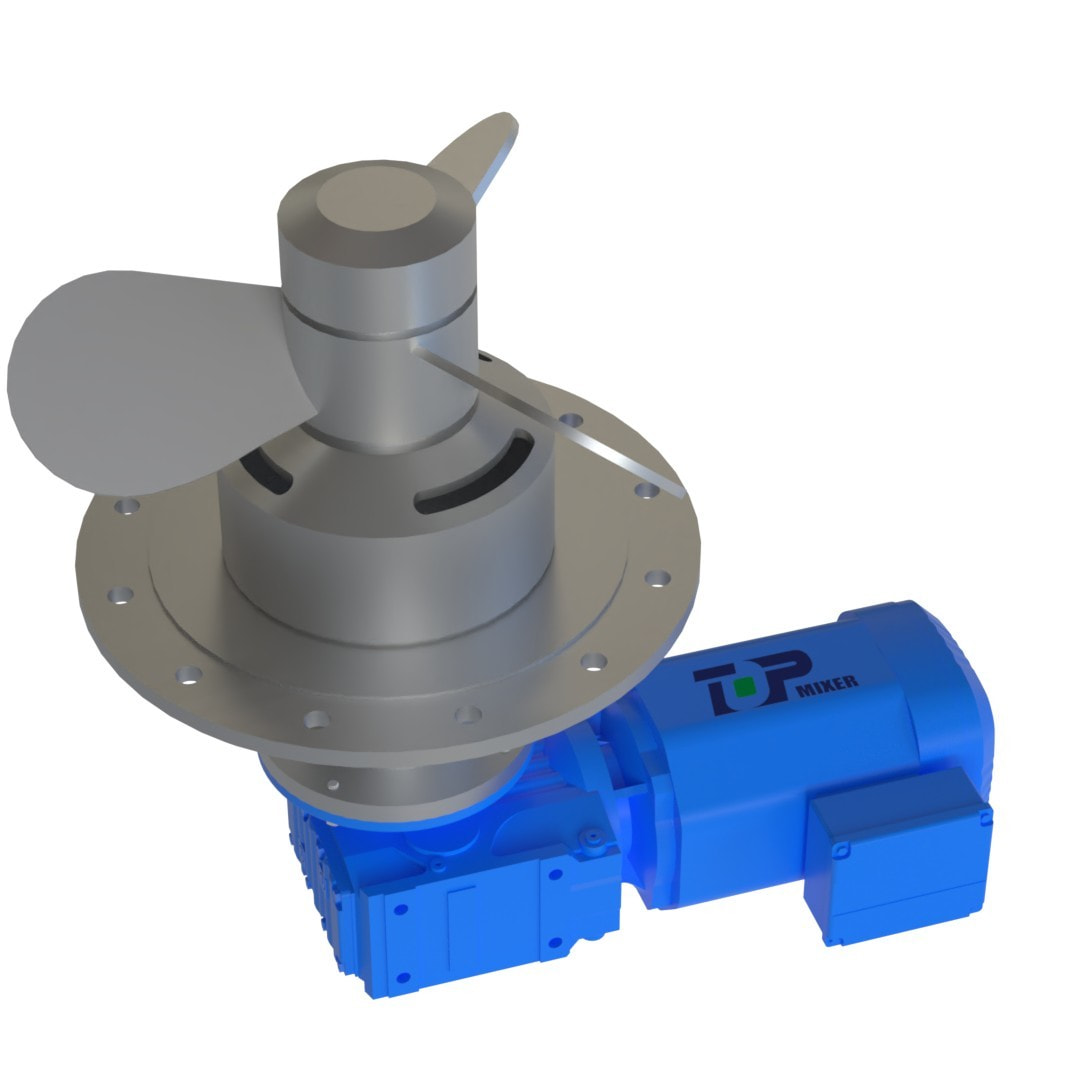

Un miscelatore magnetico con ingresso dal basso è un dispositivo di miscelazione che utilizza la tecnologia di azionamento magnetico. La sua unità di miscelazione si trova sul fondo del contenitore e la pala di agitazione viene ruotata tramite una trasmissione ad accoppiamento magnetico senza contatto per ottenere una miscelazione uniforme dei liquidi. Quella che segue è un'introduzione dettagliata ai miscelatori magnetici con ingresso dal basso:

1. Principio di funzionamento

I miscelatori magnetici con ingresso dal basso utilizzano il principio di attrazione tra poli opposti e di repulsione tra poli simili nei materiali magnetici. Un dispositivo di azionamento magnetico esterno genera un campo magnetico rotante, che a sua volta fa ruotare la pala di agitazione interna (o agitatore). Il suo processo di lavoro è il seguente:

Un dispositivo di azionamento magnetico esterno (come un magnete azionato da un motore elettrico) genera un campo magnetico rotante.

La pala di agitazione interna (o agitatore) ruota in sincronia con il campo magnetico esterno tramite accoppiamento magnetico.

La rotazione della pala di agitazione fa sì che il liquido all'interno del contenitore formi un vortice, ottenendo così una miscelazione uniforme del liquido.

2. Caratteristiche tecniche

Nessun rischio di perdite: l'azionamento ad accoppiamento magnetico elimina la necessità di tenute meccaniche, evitando i problemi di perdite delle tradizionali tenute meccaniche. È particolarmente adatto per la manipolazione di materiali tossici, nocivi, infiammabili, esplosivi o di elevata purezza.

Elevata pulizia: il dispositivo di agitazione si trova sul fondo del contenitore, riducendo le zone morte e garantendo una miscelazione uniforme dei materiali, rendendolo adatto per applicazioni con elevati requisiti di pulizia.

Design di lunga durata: magneti ad alte prestazioni e materiali resistenti alla corrosione, come l'acciaio inossidabile 316L, prolungano la durata dell'apparecchiatura.

Sicuro e affidabile: sostituendo la tenuta meccanica dinamica con una tenuta statica utilizzando un manicotto isolante saldato, vengono risolti i problemi di funzionamento, perdite, gocciolamento e infiltrazioni delle tenute tradizionali.

Miscelazione altamente efficiente: l'agitatore montato sul fondo genera un buon flusso di circolazione, migliorando l'efficienza della miscelazione.

3. Scenari applicativi

I miscelatori magnetici con ingresso dal basso trovano largo impiego nei seguenti campi:

Industria farmaceutica: utilizzato nella miscelazione, nella reazione e in altri processi nella produzione di farmaci per soddisfare gli standard GMP.

Biotecnologia: garantire il funzionamento asettico in processi quali la biofermentazione e la coltura cellulare.

Industria alimentare e delle bevande: utilizzato per agitare e miscelare nella lavorazione degli alimenti per garantire la qualità e la sicurezza del prodotto.

Industria chimica: utilizzato per la miscelazione e le reazioni nella produzione di prodotti chimici fini.

4. Punti di forza e sfide

Vantaggi:

Nessun rischio di perdite, alta sicurezza.

Ha un'elevata pulizia ed è adatto per industrie con elevati requisiti di igiene.

Il design a lunga durata riduce i costi di manutenzione.

sfida:

Per i materiali ad alta viscosità, l'efficienza di miscelazione potrebbe non essere buona quanto quella degli agitatori meccanici.

Il costo dell'attrezzatura è relativamente alto.

I miscelatori magnetici con ingresso dal basso, con le loro caratteristiche uniche di assenza di perdite, elevata pulizia e lunga durata, svolgono un ruolo importante in settori come quello farmaceutico, biotecnologico, alimentare e chimico e sono uno dei pezzi di attrezzatura indispensabili nella moderna produzione industriale.
